设计说明
1 设计依据
1.1设计依据性文件、图纸
1.1.1 新建住宅小区供电方案答复书；
1.1.2 用户提供图纸。
1.2主要设计标准、规程规范：
1.2.1 《20kV及以下变电所设计规范》GB 50053-2013；
1.2.2 《供配电系统设计规范》GB 50052-2009；
1.2.3 《低压配电设计规范》GB 50054-2011；
1.2.4 《民用建筑电气设计规范》JGJ 16-2008；
1.2.5 《建筑物照明设计标准》GB 50034-2013；
1.2.6 《并联电容器装置设计规范》GB 50227-2008；
1.2.7 《交流电气装置的过压保护和绝缘配合》DL/T 620-1997；
1.2.8 《交流电气装置的接地》DL/T 621-1997；
1.2.9 《电力工程电缆设计规范》GB 50217-2007；
1.2.10《建筑电气工程施工质量验收规范》GB 50303-2002；
1.2.11《福建城市中低压配电网建设改造技术导则（2008年版）》；
1.2.12《福建省电力有限公司10kV配电及业扩工程典型设计》。
2 工程概况
2.1 建筑概况
本项目共建有6幢，最高31层，总建筑面积90926.50平方米。本期住宅总共6座，由3栋16层住宅楼和3栋25层住宅楼组成，其中：5#楼16层、6#楼25层、7#楼25层、8#楼25层、9#楼16层、10#楼16层；地下室面积14609.17平方米。其中：住宅400套（90m2~140m2住宅384套，140m2~180m2住宅16套）、店面174间、汽车车位545个，本期建设20%充电桩电表。
2.2 负荷等级和各类负荷容量
2.1.1 根据供电方案，本工程本期需要建设10kV开关站一座，开关站（位于7#楼东侧、9#楼北侧、10#楼南侧，独立建筑物）10kV按四进十二出及配置智能监控云平台设备，采用两段单独单母线接线，四回进线设计，10kV配电室二座（分别为湄港铁路安置区#1配电室、湄港铁路安置区#2配电室）,预留一座配电室（湄港铁路安置区#3配电室）。
2.1.2进线电源：开关站（位于7#楼东侧、9#楼北侧、10#楼南侧）第一路电源从110kV忠门变电站10kV月埔线922线路10kV月埔线（右线）架空线路#075杆引接，第二路电源从110kV忠门变电站10kV月埔线922线路10kV月捕线（右线）架空线路#080杆引接，10kV月埔线（右线）架空线路#079耐张杆原导线开断（由开关站环进环出）:第三路电源从110kV忠门变电站10kV月塘线917线路10kV月塘线（左线）架空线路#076杆引接，第四路电源从110kV忠门变电站10kV月塘线917线路10kV月塘线（左线）架空线路#081杆引接，10kV月塘线（左线）架空线路#079耐张杆原导线开断（由开关站环进环出）。远期建设若政府有规划对新文路进行缆化改造，同步将10kV湄港铁路安置区第二路电源从220kV栖梧变电站10kV石门澳IV路914线路10kV月塘线架空线#117杆引接，第四路电源从220kV栖梧变电站10kV石门澳Ⅱ路912线路10kV月埔线架空线#096杆引接。
开闭所高压开关柜选用金属铠装移开式开关柜，高压进出线、联络开关选用真空开关，站用变出线开关选用负荷开关及熔断器保护，操作电源采用DC220V，共安装20面高压柜，一面直流屏，一面远动屏，一面智能监控系统屏。
2.1.3 1#配电室位于7#楼东侧、9#楼北侧、10#楼南侧（独立建筑物）:在变配电室兼开关站第一层建设1间#1配电室，装设4台800KVA配变，供电范围#5、#6、#7。该配电室低压侧采用单母线分段接线（单台设有联络，不允许并列运行）。本配电室两个进线柜与开关站对侧出线柜的应形成相互闭锁（带投切转换开关）,防止倒送电。
1#配电室进线电源方式：
1）从10kV湄港铁路安置区开闭所911间隔引一回电缆到10kV湄港铁路安置区#1配电室901间隔，作为主供电源；
2）从10kV湄港铁路安置区开闭所922间隔引一回电缆到10kV湄港铁路安置区#1配电室902间隔，作为主供电源；
2.1.4 2#配电室位于7#楼东侧、9#楼北侧、10#楼南侧（独立建筑物）:在变配电室兼开关站第一层建设1间#2配电室，装设2台800KVA和2台630KVA配变，供电范围#8、#9、#10。该配电室低压侧采用单母线分段接线（单台设有联络，不允许并列运行）。本配电室两个进线柜须与开关站对侧出线柜的应形成相互闭锁（带投切转换开关）, 防止倒送电。
2#配电室进线电源方式：
1）从10kV湄港铁路安置区开闭所912间隔引一回电缆到湄港铁路安置区#2配电室901间隔，作为主供电源；
2）从10kV湄港铁路安置区开闭所921间隔引一回电缆到10kV湄港铁路安置区#2配电室902间隔，作为主供电源；
2.1.5预留一座配电室（湄港铁路安置区#3配电室，变压器配置2*1250kVA)供80%充电柱设施用电。
3#配电室进线电源方式（本期不建设）：
1）从10kV湄港铁路安置区开闭所Ⅰ段母线备用间隔引一回电缆到10kV湄港铁路安置区#3配电室901间隔，作为主供电源；
1#配电室高压开关柜采用高压开关柜环网柜，选用SF6气体全绝缘全密封的紧凑型开关柜，高压进线、联络开关选用真空开关，变压器出线开关选用负荷开关及熔断器保护，操作电源采用DC48V，共安装12面高压柜，一面直流屏，一面自动化屏，一面智能监控系统屏，配电箱电源由D8柜及D16柜提供，配电室应配置智能监控云平台设备，配电室配置SF6报警装置。
2#配电室高压开关柜采用高压开关柜环网柜，选用SF6气体全绝缘全密封的紧凑型开关柜，高压进线、联络开关选用真空开关，变压器出线开关选用负荷开关及熔断器保护，操作电源采用DC48V，共安装12面高压柜，一面直流屏，一面自动化屏，一面智能监控系统屏，配电箱电源由D23柜及D30柜提供，配电室应配置智能监控云平台设备，配电室配置SF6报警装置。
3#配电室高压开关柜采用高压开关柜环网柜，选用SF6气体全绝缘全密封的紧凑型开关柜，高压进线、联络开关选用真空开关，变压器出线开关选用负荷开关及熔断器保护，操作电源采用DC48V，共安装9面高压柜，一面直流屏，一面自动化屏，一面智能监控系统屏，配电箱电源由D31柜及D38柜提供，配电室应配置智能监控云平台设备，配电室配置SF6报警装置。
本工程建筑属一类高层民用建筑，应急照明电梯、风机等消防设备按一级负荷供电，其他按二级负荷供电，配电室除了由市电引入4回10千伏电源及#1与#2变、#3与#4变、#5与#6变、#7与#8变、#9与#10变在低压侧互为备用之外，在小区内还应设置一台800kW柴油发电机组，作为一级负荷的应急电源。应急母线段独立设置，市电主用电源与发电备用电源之间在设备的前端进行切换后，再与应急电源在设备的末端进行切换，为了保证不向系统倒送电，各段的双电源自动切换装置应可靠。
2.3 运行方式
配电室10kV高压电源接线及闭锁方式：在本配电工程中，
1#配电室高压系统采用市电双电源进线，单母线加分段开关结线方式，1#配电室Ⅰ回进线电源引接于10kV湄港铁路安置区开闭所911间隔，Ⅱ回进线电源引接于10kV湄港铁路安置区开闭所922间隔；Ⅰ回电源接入本10kV配电室Ⅰ段母线，向#1、#3变供电，Ⅱ回电源接入本10kV配电室Ⅱ段母线，向#2、#4变供电，配电室两回进线电源平时独立正常运行，可通过母线分段开关互为备自投，自投，同时具有“三合二”和“三合三”功能。
2#配电室高压系统采用市电双电源进线，单母线加分段开关结线方式，2#配电室Ⅰ回进线电源引接于10kV湄港铁路安置区开闭所912间隔，Ⅱ回进线电源引接于10kV湄港铁路安置区开闭所921间隔；Ⅰ回电源接入本10kV配电室Ⅰ段母线，向#5、#7变供电，Ⅱ回电源接入本10kV配电室Ⅱ段母线，向#6、#8变供电，配电室两回进线电源平时独立正常运行，可通过母线分段开关互为备自投，自投，同时具有“三合二”和“三合三”功能。
3#配电室高压系统采用市电双电源进线，单母线加分段开关结线方式，3#配电室Ⅰ回进线电源引接于10kV湄港铁路安置区开闭所Ⅱ段母线备用间隔；Ⅰ回电源接入本10kV配电室Ⅰ段母线，向#9、#10变供电。
3 设计范围
本工程设计范围：配电室的电气、土建施工、电缆管网施工、进出线施工图、配电自动化施工图、电表箱、计量箱施工图等。
4 设计内容
4.1 低压供电系统接线形式及运行方式
（1）低压供电系统接线形式为单母线分段，#1、#3、#5、#7、#9变带Ⅰ段母线，#2、#4、#6、#8、#10变带Ⅱ段母线，Ⅰ、Ⅱ段母线间别加一台联络开关，#1、#2（#3、#4）（#5、#6）（#7、#8）
（#9、#10）两台配电的低压进线开关和母联（Ⅰ、Ⅱ段母线联络）开关间带电器闭锁，三台低压开关只允许接入二台，即二台配变#1、#2（#3、#4）（#5、#6）（#7、#8）（#9、#10）不允许并列运行，可互为备用，因#1~#8变属于供住宅用电，故低压总屏断路器不带失压脱扣，当转电时，应先手动跳开#1或#2或#3或#4或#5或#6或#7或#8配变的低压总屏断路器。
4.2 电能计量装置等的配置情况
计量装置：本工程使用高供低计，多计量点布置，其中：
（1） 在湄港铁路安置区#1~#3配电室（#1~#6）变压器后分别设置一套低压考核总计量，CT变比为0.2S级1500/5A；
（2） 在（#7~#9）变压器后分别设置一套低压考核总计量，CT变比为0.2S级1000/5A；
（3） 在（#9~#10）变压器后分别设置一套低压计费计量，CT变比为0.2S级2000/5A；
（4） 在湄港铁路安置区#1配电室#1变压器后设置2套公共负荷及消防用电低压计费计量，CT变比为0.2S级600/5A；
（5） 在湄港铁路安置区#1配电室#3变压器后设置2套公共负荷及消防用电低压计费计量，CT变比为0.2S级600/5A；
（6） 在湄港铁路安置区#2配电室#6变压器后设置1套公共负荷及消防用电低压计费计量，CT变比为0.2S级600/5A；
4.3 本工程设计中的10台变压器均采用SCB10型环氧树脂绝缘干式变压器。电压变比及分接头均为10.5±2×2.5%/0.4kV，接线组别为：D、yn11。配电室内低压开关屏选用固定分隔式。屏内所选用的高、低压开关均能满足系统的动、热稳定的要求。
4.4 接地
所有电气设备的不带电的金属外壳、基础槽钢、支架、电管、柜内接地母线、避雷器引下接地线、凯装电缆的金属外皮、变压器中性点，低压配电屏内中性保护线（PE、N）线两端均需可靠接地，本工程低压接地采用TN-C-S系统，各幢楼的低压电度表箱零线（N线）和保护线（PE线）分开设置，保护线应重复接地。
根据《电气装置安装工程母线装置施工及验收规范》，由干式变压器至低压进线屏的铜母线应进行热缩绝缘处理，带电导体裸露部分均应进行热缩绝缘处理。
根据《电力工程电缆设计规范》电缆构筑物中电缆引至电气柜、母线控制屏、台的开孔部位、电缆贯穿隔墙的孔洞处，均应实施防火封堵，电缆桥架内应由厂家配置阻火隔板。
根据《福建省电力有限公司配电网规范化管理办法》，本工程应按配电网现场规范化建设标准进行配置。
在电缆施工过程中，要严格按照《电气装置安装工程电缆线路施工及验收规范》中有关规定进行施工。
5 注意事项
5.1 配电站按规范化标准建设，详见：《配电站规范化建设标准要求及材料表》，此项费用计入本工程。
5.2 配电站土建部分，土建专业设计应考虑防水、排水、防潮、防火、通风、降噪等措施。
5.3 在站房电缆出口及设备进出口处应用电缆封堵件对本次工程穿的电缆进行封堵。
5.4 配电站及变压器接地实测电阻应不大于4欧，若不满足要求应扩大接地网。
5.5 电缆采用两端直接接地，电缆的铠装层和屏蔽层分别接到接地网，接地电阻应不大于10欧。
5.6 电缆弯曲半径应不小于15倍电缆外径，电缆敷设时若遇其它管沟可适当调整电缆路径。
5.7 配电站的耐火等级应不低于二级，消防器材按有关规定配备。
5.8 未详之处严格按《建筑电气工程施工质量验收规范》GB50303-2002及其他国家有关施工、验收规范施工。
6 建设单位可参照省级电网企业公布“电力设备和主要材料供应目录选择采购电力设备和主要材料，并满足设计要求
7 若发生主要设备材料与设计图纸不一致，图纸应重新审核，尤其保护装置，保护装置应满足《国网福建电力关于印发10kV配电网继电保护配置原则指导意见的通知》（闽电调(2016)542号）

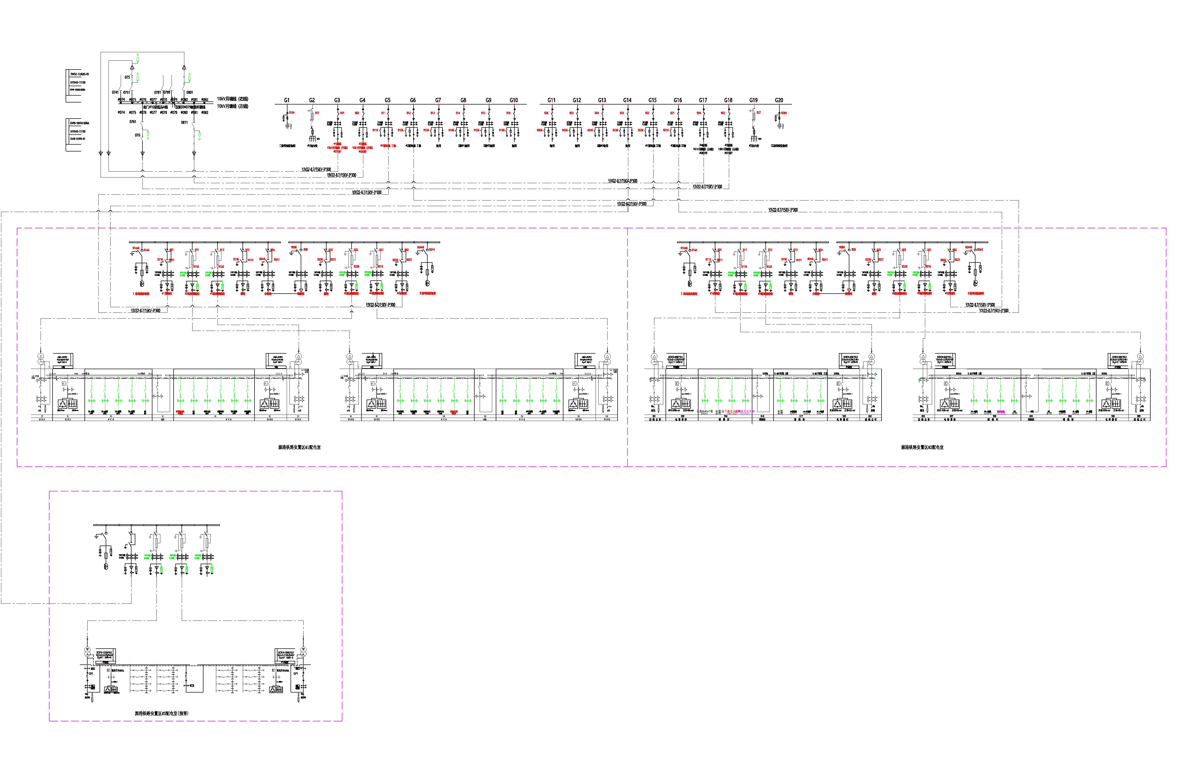

一次图

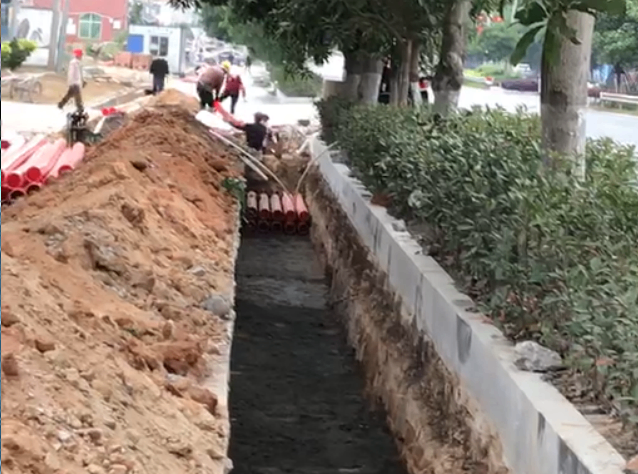

外线施工

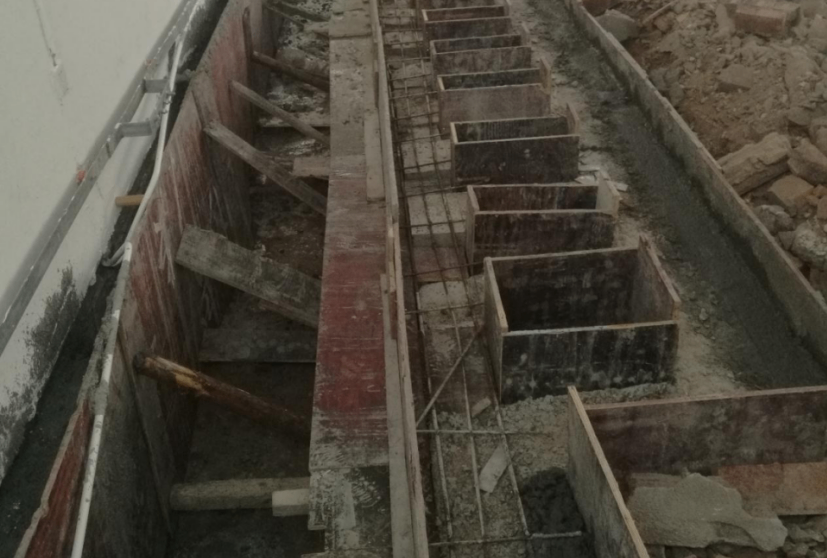

配电室基础施工

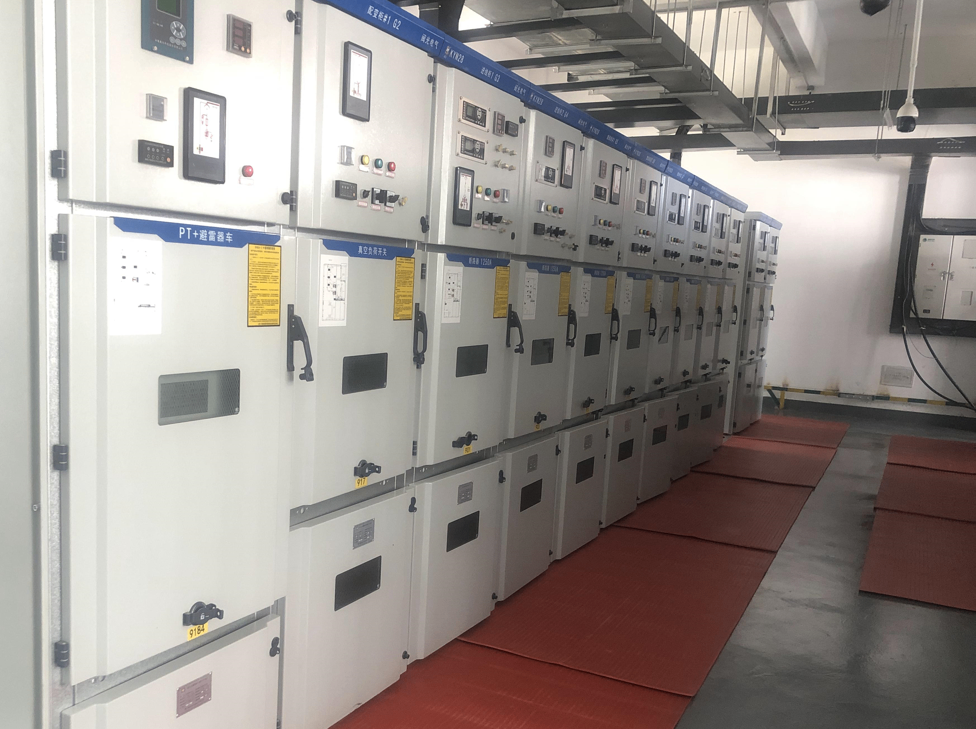

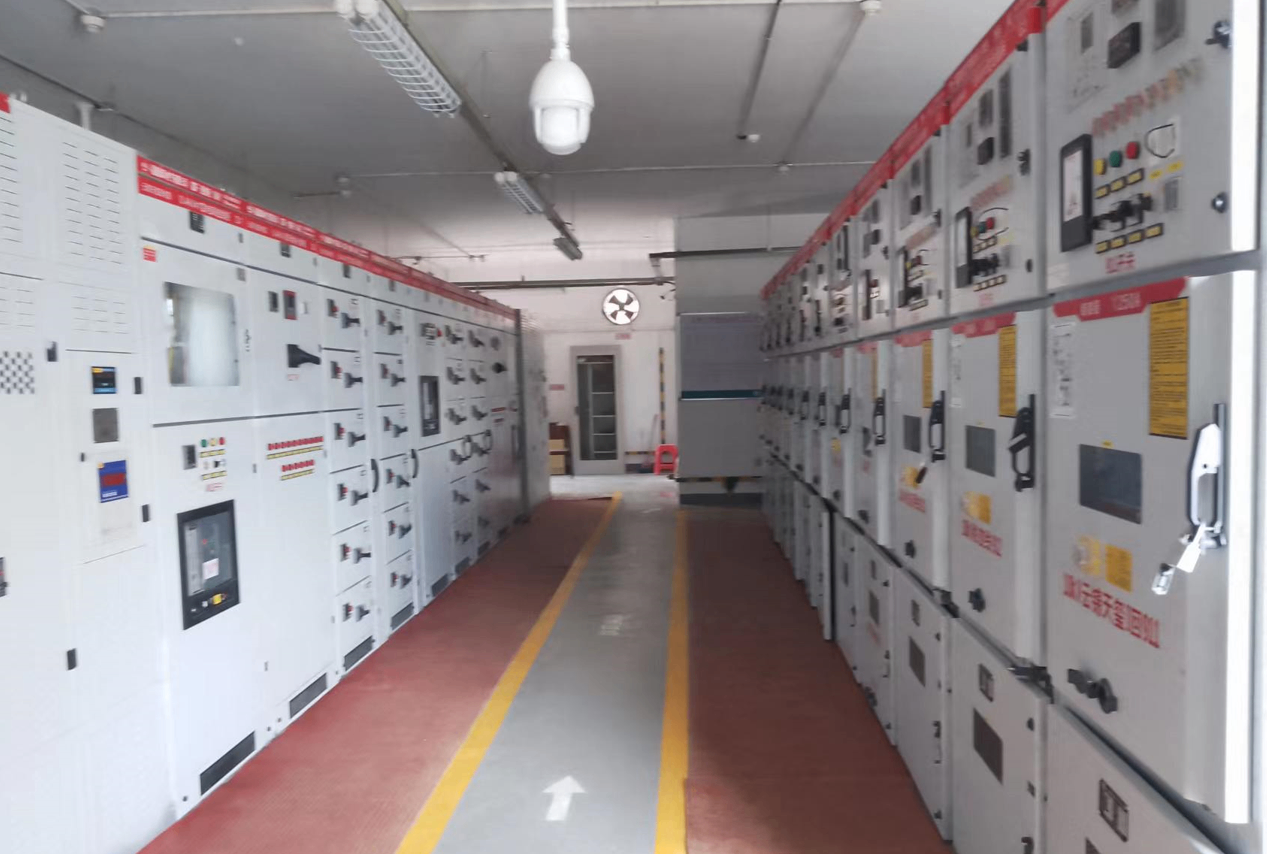

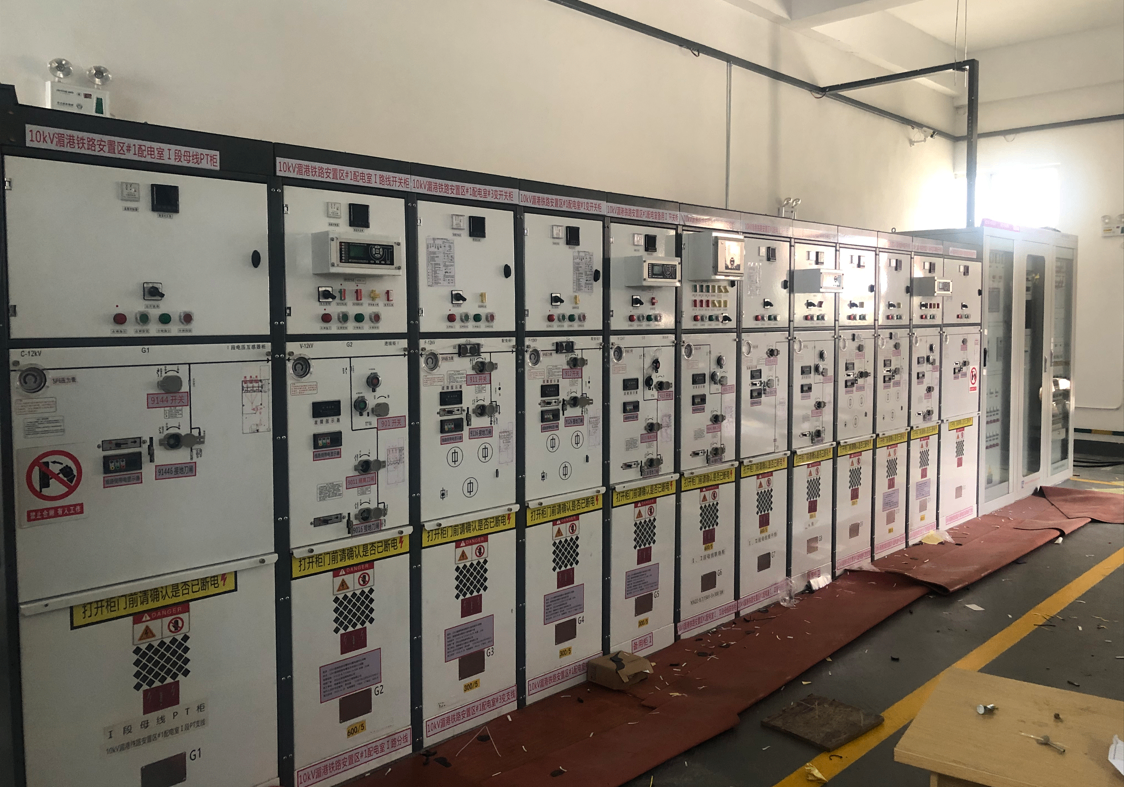

设备安装

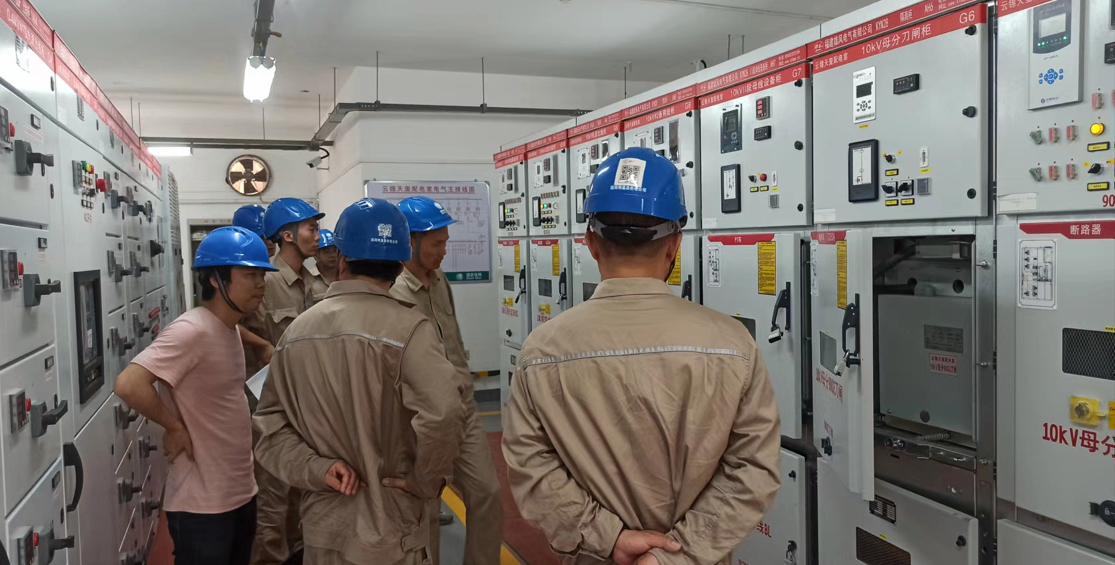

竣工验收
