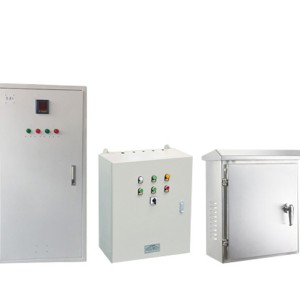

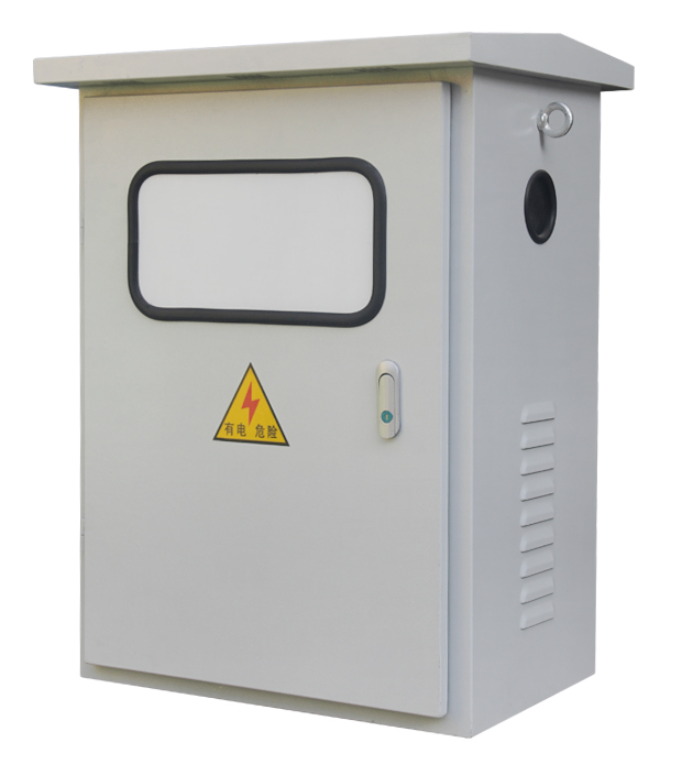

JXF低壓配電箱

1. JXF型低压开关柜框架为组合式结构，基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架，加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化（E=25mm）变化。

2. JXF型组合式低压开关柜的每一个柜体分隔为三个室，即水平母线室（在柜后部），抽屉小室（在柜前部），电缆室（在柜下部或柜前右边）。室与室之间用钢板或高强度阻燃塑料功能板相互隔开，上下层抽屉之间有带通风孔的金属板隔离，以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。

3. JXF型低压开关柜的结构设计可满足各种进出线方案要求：上进上出、上进下出、下进上出、下进下出。

4. 设计紧凑：以较小的空间容纳较多的功能单元

5. 结构件通用性强、组装灵活，以E=25mm为模数，结构及抽出式单元可以任意组合，以满足系统设计的需要

6. 母线用高强度阻燃型、高绝缘强度的塑料功能板保护，具有抗故障电弧性能，使运行维修安全可靠

7. 各种大小抽屉的机械联锁机构符合标准规定，有连接、试验、分离三个明显的位置，安全可靠。

8.采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，可以根据要求任意组装。

9. 采用高强度阻燃型工程塑料，有效加强了防护安全性能。

10. 通用化、标准化程度高，装配方便。具有可靠的质量保证。

11. 柜体可按工作环境的不同要求选用相诮的防护等级。

12. 设备保护连续性和可靠性

一、适用范围

该产品适作于交流频率 50HZ、额定工作电压 500V 及以下电路中。在特殊要求下，防护等级可达到 IP5 均有敲落孔，多管进线可预留活装开孔板，最大额定电流可达 400A，特别适用于工矿宾馆用户计量制箱，产品外壳防护等均为 IP53。

产品符合：IEC60439.1 - 1993《低压成套开关设备控制设备》 GB7251.1 - 2005《低压成套开关设备控制设备》。

二、型号及含义

 JX F □□□/□□的结构示意及各部分含义说明，包括 “JX 表示挂墙式控制箱；F 表示防护型；铰链代号：1 - 表示暗铰链、2 - 表示明铰链；H - 箱体高度；W - 箱体宽度；D - 箱体深度；安装方式：R 暗装、M 明装、W 户外”

JX F □□□/□□

                    └─安装方式：R 暗装、M 明装、W 户外

                  └─箱体深度 (D)

              └─箱体宽度 (W)

          └─箱体高度 (H)

      └─铰链代号：1 - 表示暗铰链

                          2 - 表示明铰链

  └─表示防护型

└─挂墙式控制箱

三、使用环境条件

1、温度：周围空气温度不超过 + 40℃，周围空气温度的下限为 - 50℃。

2、温度：最高温度为 + 40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 + 10℃时达 90%。

3、海拔：安装地点的海拔不超过 2000m。

4、安装类别：Ⅱ 类。

5. 污染等级：3 级。

四、结构特征

该结构由薄钢板焊接而面，测量仪表，按钮指示灯及控制开关等？可装于门上。其他电器设备如接触器、断电器、接线端子板等均要安装在

箱内条架上。箱壳上下壁冲有敲落孔，便于安装各种规格的电式各各种规格的电缆式管路

五、主要技术参数

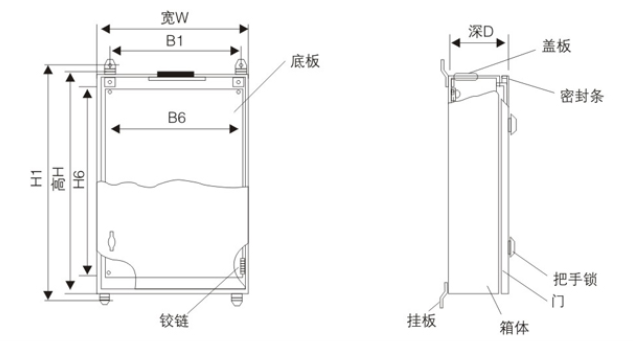

六、外形及安装尺寸

外形安装示意图

七、主要技术参数
