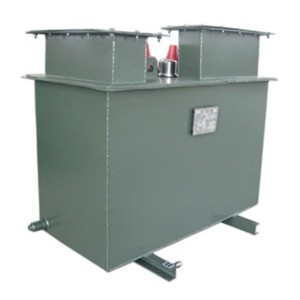

S11-DM系列地下式變壓器

产品介绍

地下式变压器:一种可安装在地坑内的配电式变压器或组合式变压器。一般安装在地坑中，不占用地表有效空间，不影响视觉效果，令供电设备和周围环境和谐统一，且可以避免遭受外界的无意或有意破坏，对设备周边环境和人员的影响也可减小到最低程度。

随着城市发展和城市电网改造的不断深入,安全、可靠、不占用地表空间的地下式变压器正逐步应用在中心城区的道路照明、居民用电以及机场、城市广场、高速公路、桥梁、隧道照明等。

产品特点

1、适合城市环境( 安装在地下室或地窖内),尤其适合人口密集的中心城市;2、适合街道、高速公路、桥梁、隧道、停车场、机场、港口、旅游景点等的照明和动力系统:3、高低压进出线采用防水全密封、全绝缘、全屏蔽的接线方式;

4、箱体外壳采用防腐钢板或不锈钢制作、全密封、在一段时间内可浸入水中;5、保护系统充分考虑操作方便和安全性,配件采用美国的 COOPER 公司或国产同性能的优质产品;6、采用操作棒操作地下式变压器,具有与组合变压器一样的运行方式;

7、充分考虑散热条件的特殊性,变压器采取了低损耗与低温度设计;8、变压器地窖内安装防水进入保护及自动排水措施。

产品结构

地下式变压器一般安装在用混凝土构造的地坑中,没有占用地表空间,地下式变压器和箱盖上安装了高压套管井和低压端

子、熔断器、插拔式避雷器、压力释放阀,这些配件都可以在地面上进行观察和操作。

油箱采用不锈钢(或采用优质钢板多层防腐技术措施)制成,全密封结构和箱沿封闭焊接结构,尽量减少密封面积,可以在

地内特殊的环境中长期安全运行。

地下式组合变压器的综合操控装置可通过RS485、有线Mloden、无线GSM、或无线GPRS对外发送通讯信号。如采用无

线GPRS对外发送通讯信号时,用户只需要通过登陆指定的网站,即可对变压器运行的各个参数进行实时监控。

关于地下式变压器的防水措施

1、基础设计和制作时的防水考虑

顶部:通风孔具备有效防雨防水能力;

侧部:用防水混凝土材料对侧表面处理,使得渗水无法从地地坑侧面侵入

底部:安装地下式变压器的防水混凝土承重基座比地坑底面高300mm,平时从地面流到地坑的水都流到基座以下环形

道上,不会浸泡到地下式变压器。

2、基础底部铺设走水砂卵石,水可以比较快渗入地面。

3、地下式变压器允许一定时段内浸没在水中0.5m以下运行,可抵御洪洪涝灾害,有效提高供电系统的可靠性。但为了地下式变压

器的安全可靠运行,建议在洪水、长时间暴雨和雨季过后,检查地坑积水情况,如积水较多,建议采取抽水和清洁。

关于地下式变压器温升控制的措施

对于地下式变压器的温升控制,可通过下面四个方面保证:

1、变压器低温升设计,顶层油温控制在45K左右,远低于国标规定的60K,设计思路为:

1热负荷是直接与损耗成正比的,我公司设计生产的地下式变压器所用的原材料为低损耗产品,与GB6451-1999相比,

空载损耗低30%,负载损耗低15%;与9系列相比,空载挂员耗低20%,所以热负荷低。

2采用环烷基变压器油,毋须加入添加剂就能使油介质在极低温度下自由流动,而其良好的粘度-时间特性使得在温度升

高时油的流动速度加快,确保产品具有良好的散热能力。

2、箱体结构

地下式变压器油箱壁散热主要靠辐射。热量总是以波的形式式从发热体辐射到温度较低的周围介质中。辐射的能量取决于温

度、发热体的形状和它的表面颜色。所以,地下式变压器用的为平板油箱及平板散热片,以增强辐射。

3、表面处理;

因地下式变压器本体安装于阴凉的地表下面,采用特殊的表表面处理工艺,保证其具有良好的热量辐射能力和较强的耐腐蚀

能力。

4、基础制作

地基与外界的散热靠热传导和空气对流,基础顶部可设置通风口及导风板,以加强空气循环。
