概述BKHB-12环保气体绝缘环网柜系列系12kV，三相交流50Hz.单母线及单母线分断系统的成套配电装置。该产品具有结构简单、操作灵活、联锁可靠、安装方便行特点，对各种不同应用场合，不同用户均能提供技术方案。传感技术、信息化技术的采用，加上技术性能及简便灵活的配置方案，可以满足市场不断变化的需求，并适用于电网智能化要求。该BKHB-12环保气体绝缘环网柜系列适用于工业及民用电缆环网及配网终端工程
·替换SF6负荷开关环网柜。
断路器柜
项目 | 单位 | 参数 | ||
额定电压 | kV | 12 | ||
额定频率 | Hz | 50 | ||
额定绝缘水平 | 1min 工频耐受电压 | 对地、相间 | kV | 42 |
隔离断口 | kV | 48 | ||
雷电冲击耐受电压（峰值） | 对地、相间 | kV | 75 | |
隔离断口 | kV | 85 | ||
辅助 / 控制回路的 1min 工频耐受电压（对地） | kV | 2 | ||
额定电流 | A | 630 | ||
额定短时耐受电流(有效值) | 主回路/接地开关 | kA | 25/4s | |
接地连接回路 | kA | 21.7/4s | ||
额定峰值耐受电流 | 主回路/接地开关 | kA | 63 | |
接地连接回路 | kA | 54.5 | ||
额定短路开断电流及次数 | kA / 次 | 25/30 | ||
额定短路关合电流（峰值） | kA | 63 | ||
额定电缆充电开断电流 | A | 25 | ||
断路器的额定操作顺序 | O - 0.3s - CO - 180s - CO | |||
机械寿命 | 断路器/隔离开关 | 次 | 10000/3000 | |
防护等级 | 密封箱体 | IP67 | ||
开关设备外壳 | IP4X | |||
气体压力 | 气体额定充入水平 (20℃、表压） | Mpa | 0.02 | |
气体最低充入水平 (21℃、表压） | Mpa | 0 | ||
密封性能 | 年泄漏率 | %/ 年 | ≤0.05 | |
负荷开关柜
项目 | 单位 | 参数 | ||
额定电压 | kV | 12 | ||
额定频率 | Hz | 50 | ||
额定绝缘水平 | 1min 工频耐受电压 | 对地、相间 | kV | 42 |
隔离断口 | kV | 48 | ||
雷电冲击耐受电压(峰值) | 对地、相间 | kV | 75 | |
隔离断口 | kV | 85 | ||
辅助/控制回路的 1min 工频耐受电压(对地) | kV | 2 | ||
额定电流 | A | 630 | ||
额定短时耐受电流（有效值） | 主回路/接地开关 | kA | 25/4s | |
接地连接回路 | kA | 21.7/4s | ||
额定峰值耐受电流 | 主回路/接地开关 | kA | 63 | |
接地连接回路 | kA | 54.5 | ||
额定短路关合电流（峰值） | 负荷开关/接地开关 | kA | 63 | |
额定有功负载开断电流 | A | 630 | ||
额定闭环开断电流 | A | 630 | ||
5% 额定有功负载开断电流 | A | 31.5 | ||
额定电缆充电开断电流 | A | 10 | ||
额定有功负载开断次数 | 次 | 100 | ||
接地故障电流开断 | A / 次 | 31.5/10 | ||
接地故障条件下的线路和电缆充电电流开断 | A / 次 | 17.4/10 | ||
机械寿命 | 断路器/隔离开关 | 次 | 10000/3000 | |
防护等级 | 密封箱体 | - | IP67 | |
开关设备外壳 | - | IP4X | ||
气体压力 | 气体额定充入水平(20°C、表压) | Mpa | 0.02 | |
气体最低功能水平(20°C、表压) | Mpa | 0 | ||
密封性能 | 年泄漏率 | %/ 年 | ≤0.05 | |
环保气体柜执行标准
GB/T1022高压开关设备和控制设备标准的共用技术要求
GB/T39063640.5kV交流金属封闭开关设备和控制设备
GB/T1985高压交流隔离开关和接地开关
GB/T38043.6-40.5kV交流高压负荷开关
GB/T1984高压交流断路器
GB/T4208外壳防护等级IP代码
GB/T7354局部放电测量
GB/T311.1绝缘配合第1部分:定义、原则和规则
气体柜正常使用条件
高温度:+45摄氏度;
低温度:-25摄氏度:
高温度:(24小时平均)+35摄氏度;
大平均相对湿度(24小时):≤95%;
海拔高度:≤ 1500米:
抗震能力:8度:
防护等级:带电体密封IP67,开关柜外壳IP4X;
周围空气应不受腐蚀性可燃气体、水蒸气等明显污染。
在超过GB/T3906规定的正常的环境条件下使用时,由用户和我公司协商。
产品结构

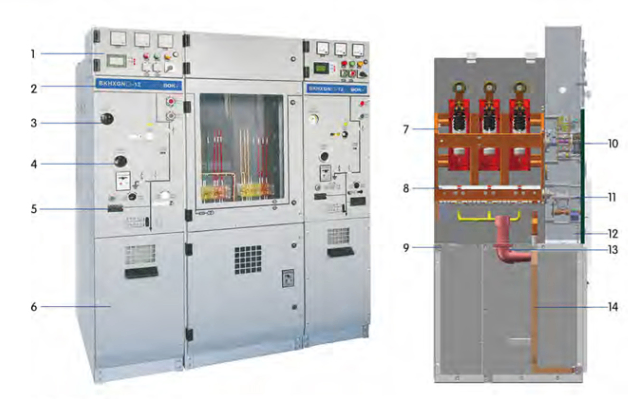

环网柜注解说明:
1、低压仪表室 2、眉头 3、操作室 4、观察简
5、带电显示器 6、电缆室 7、真空断路器/负荷开关
8、三工位隔离/接地开关 9、泄压装置 10、开关机构
11、三工位机构 12、五防联锁机构 13、进出线穿墙套管 14、接地母排
环保气体柜配置方案一
CL 650mm ◆基本设备◇ 负荷开关 ◇ 二工位隔离开关 ◇ 带电显示器 ◇ 标准母线 ◇ 操作手柄 ◇ 联络母线 | 可选配件 ◇ 电操机构 ◇ 数显仪表 ◇ 直流电源 ◇ 电磁锁 ◇ 指针式仪表 ◇ 三合二机械联锁 ◇ 避雷器在线监测 ◇ 低压小室 ◇ 数显仪表 ◇ 升高座 | ◇ 无源保护 ◇ 升高座 ◇ 整流模块 ◇ 低压小室 ◇ 二合一机械联锁 ◇ 避雷器 ◇ 直流电源(12h-24Ah) ◇ 指针式仪表 ◇ 电磁锁 |  |
PTC 500mm ◆基本设备 ◇ 负荷开关 ◇ 三工位隔离开关 ◇ 带电显示器 ◇ 标准母线 ◇ 操作手柄 ◆ 电压互感器 ◇ PT焙管 ◇ 肘型电缆插头(含电缆) | ◆可选配件 ◇ 电撮机构◇ 数显仪表◇ 直流电源 ◇ 电磁锁 ◇ 指针式仪表 ◇ 三合二机械联锁 ◇ 避雷器在线监测 ◇ 低压小室 ◇ 数显仪表 ◇ 升高座 | ◇ 无源保护 ◇ 升高座 ◇ 鐜流榄块 ◇ 低压小室 ◇ 二合一机械联锁 ◇ 避雷器 ◇ 直流电源112h-24Ah) ◇ 指针式仪表 ◇ 电磁锁 |  |
| PT 500mm ◆基本设备 ◇ 三工位隔离开关 ◇ 带电显示器 ◇ 标准田线 ◇ 操作手柄 ◇ 电压互感器 ◇ PT 焙管 ◇ 肘型电缆插头(含电缆) | 可选配件 ◇ 电操机构 ◇ 数显仪表 ◇ 直流电源 ◇ 电磁锁 ◇ 指针式仪表 三合二机械联锁0 ◇ 避雷器在线监测 ◇ 低压小室 ◇ 数显仪表 ◇ 升高座 | ◇ 无源保护 ◇ 升高座 ◇ 整流模块 ◇ 低压小室 ◇ 二合一机械联锁 ◇ 避雷器 ◇ 直流电源 112h-24Ah) ◇ 指针式仪表 ◇ 电磁锁 |  |
PT 500mm ◆基本设备 ◇ 带电显示器 ◇ 标准母线 ◇ 电压互感器 ◇ PT焙管 ◇ 肘型电缆插头(含电缆) | ◆可选配件 ◇ 电撮机构 ◇ 数显仪表 ◇ 直流电源 ◇ 电磁锁 ◇ 指针式仪表 ◇ 三合二机械联锁 ◇ 避雷器在线监测 ◇ 低压小室 ◇ 数显仪表 ◇ 升高座 | ◇ 无源保护 ◇ 升高座 ◇ 整流模块 ◇ 低压小室 ◇ 二合一机械联锁 ◇ 遵雷器 ◇ 直流电源 112h-24Ah) ◇ 指针式仪表 ◇ 电磁锁 |  |
PTS 500mm ◆基本设备 今 电压互感器 O PT熔管 ◇ 肘型电缆插头(含电缆) | 可选配件 避雷器 ◇ 避雷器在线监测 ◇ 直流电源 112h-24Ah) ◇ 低压小室 Q 指针式仪表 ◇ 数显仪表 ◇ 电盛锁 ◇ 升高座 |  |
M 650mm ◆基本设备 0 带电显示器 ◇ 长短田线 ◇ 转接母线 Q 电压互感器 ◇ FT焙管 ◇ 计量箱 0 电压互感器(电业供) 注:如PT前加正装隔离开关需将柜宽尺寸改为1000mm，其他尺寸不变。 | ◆可选配件 低压小室 ◇ 指针式仪表 ◇ 数显仪表 ◇ 电磁锁 ◇ 升高座 ◇ 温温度控制器 |  |
环保气体柜配置方案二
C 420mm ◆基本设备 ◇ 三工位隔离开关 0 带电显示器 ◇ 标准田线 ◇ 操作手柄 ◇负荷开关 | ◆可选配件 ◇ 电操机构 ◇ 避雷器 ◇ 综保 ◇ 数显仪表 ◇ 直流电源 ◇ 匦磁锁 ◇ 零序互感器 ◇ 故障指示器(带测温) ◇ 指针式仪表 Q 三合二机械联锁 ◇ 电缆附件 | ◇ 避雷器在线监测 ◇ 无源保护 ◇ 升高座 ◇ 整流模块 ◇穿芯式电流互感器 ◇ 故障指示器 EKL-4 Q 低压小室 ◇ 二合一机械联锁 ◇ 进线接地闭锁装置 |  |
V 420mm ◆基本设备 ◇ 三工位隔离开关 ◇ 带电显示器 ◇ 标准母线 ◇ 操作手柄 ◇ 断路器 ◇ 电流互感器 | ◆可选配件 ◇ 电操机构 ◇ 避雷器 ◇ 综保 ◇ 数显仪表 ◇ 直流电漂 ◇ 电磁锁 0 零序互感器 ◇ 故障指示器(带测温) ◇ 指针式仪表 Q 三合二机械联锁 ◇ 电缆附件 | ◇ 避雷器在线监测 ◇ 无源保护 ◇ 升高座 ◇ 整流横块 ◇ 穿芯式电流互感器 ◇ 故障指示器 EKL-4 ◇ 低压小室 ◇ 二合一机械联锁 ◇ 进线接地闭锁装置 |  |
V 650mm ◆基本设备 ◇ 二工位隔离开关 ◇ 带电显示器 ◇ 标准母线 ◇ 操作手柄 ◇ 断路器 ◇ 电流互感器 ◇ 联络母线 | ◆可选配件 ◇ 电操机构 ◇ 综保 ◇ 低压小室 0 指针式仪表 ◇ 数显仪表 ◇ 升高座 ◇ 无源保护 ◇ 整流模块 ◇ 电盛锁 | ◇ 二合一机械联锁 ◇ 三合二机械联锁 ◇ 直流电源 |  |
环保气体柜配置方案三
Dl 420mm ◆基本设备 ◇ 带电显示器 ◇ 标准母线 | 可选配件 ◇ 电缆附件 ◇ 避雷器 ◇ 避雷器在线监测 ◇ 电盛锁 ◇ 升高座 ◇ 故障指示器 EKL-4 ◇ 故障指示器(带测温) |  |
Dl 420mm ◆基本设备 ◇ 带电显示器 ◇ 标准母线 ◇ 操作手柄 ◇ 二工位隔离开关 | ◆可选配件 ◇ 低压小室 ◇ 二合一机槭联锁 ◇ 三合二机械联锁 ◇ 电磁锁 ◇ 升高座 |  |
