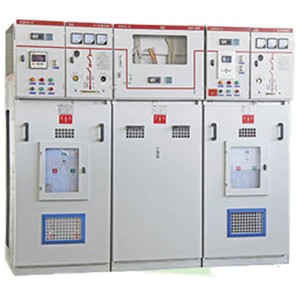

XGN15-12箱型固定式交流金屬封閉開關設備

XGN5-12箱型固定式交流金属封闭开关设备是以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的,既紧凑又可扩充的金属封闭开关设备,具有结构简单、操作灵活,联锁可靠、安装方便等特点,对各种不同的应用场合,不同的用户要求均能提供满意的技术方案传感技术和新微机保护的采用,加上先进的技术性能及轻便灵活的装配方案,可以满足市场不断变化的需求。

XGN5-12箱型固定式交流金属封闭开关设备的主开关分别采用FLN36型和FLN48型,SF6负荷开关、ABB原装SFG型、也可根据用户的需要配装ABB原装VD4/S、HD4/S断路器和VSl断路器。

主要用途

XGN5-12箱型固定式交流金属封闭开关设备适用于交流50HZ、12kV的电力系统,广泛应用于工业及民用电缆环网及供电未端工程。

特别适用于以下场所:城市居民区配电、小型二次变电站、开闭所,工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

正常使用条件

◆海拔高度≤1000m.(如有特殊要求可在订货时注明)

◆环境温度:-25℃-+40℃

◆日相对湿度平均值不超过95%;月相对湿度平均值不超过90%

◆抗震能力:8度

◆无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。

主要用途

XGN15 - 12 型箱固定式交流金属封闭开关设备适用于交流 50Hz、12kV 的电力系统，广泛应用于工业及民用电缆环网及供电末端工程。

特别适用于以下场所：城市居民区配电、小型工业变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。

正常使用条件

海拔高度≤1000m。（如有特殊要求可在订货时注明）

环境温度：-25℃~ +40℃

日相对湿度平均值不超过 95%；月相对湿度平均值不超过 90%；

抗震能力：8 度；

无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所。

符合标准

・IEC298・IEC265・IEC129・IEC694

・IEC420・IEC56・IEC529・IEC932

・GB3804・GB3906・GB11022

型号含义

X G N 15 - 12 - Ⅱ  Ⅲ

                              └──SFG 负荷开关 / 或 RN48 负荷开关

                         └────RN36 负荷开关

                  └───────电压等级（kV）

           └──────────设计序号

       └────────────户内型

    └─────────────固定式

└───────────────箱式

技术参数和尺寸
