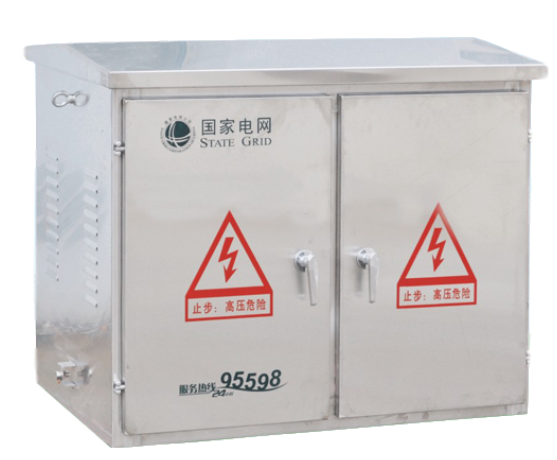

JP 户外综合配电箱（补偿\控制\终端\照明） JP系列户外低压综合配电箱是一种集电能分配、计量、保护、控制、无功补偿于一体的新型综合控制箱,是根据电网建设改造要求及电网运行经验，本着安全、经济、合理、可靠的原则而设计的，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。是目前电网改造中理想的终端低压成套装置。

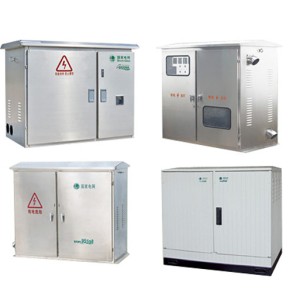

产品概述
JP系列户外低压综合配电箱是一种集电能分配、计量、保护、控制、无功补偿于一体的新型综合控制箱,是根据电网建设改造要求及电网运行经验，本着安全、经济、合理、可靠的原则而设计的，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。是目前电网改造中理想的终端低压成套装置。
一、适用范围
JP 系列户外综合配电箱，是集计量、出线、无功补偿等多功能于一体达到户外综合配电装置，具有短路、过载、过电压、漏电保护等功能，体积小、外型美观、经济实用，安装于户外柱上变压器的电杆上，是城乡电网改造的新一代理想配电产品。
二、型号及含义
JP - □ / □
└─主回路方案号
└─变压器容量
└─综合配电箱
三、正常使用条件
1.环境温度：-25℃~+40℃。
2.空气相对湿度：日平均值不大于 90%，月平均值不大于 90%。
3.海拔高度：不大于 2000m。
4.安装在无剧烈震动和冲击、无腐蚀性气体的场所。
注：超过以上条件时，可与我公式协商。
四、技术参数
序号 | 名称 | 单位 | 参数 |
1 | 变压器容量 | KVA | 30~400 |
2 | 额定工作电压 | V | AC400 |
3 | 辅助回路工作电压 | V | AC220，AC380 |
4 | 额定频率 | Hz | 50 |
5 | 额定电流 | A | ≤630 |
6 | 额定漏电动作电流 | mA | 30~300 可调 |
7 | 防护等级 | IP54 |
五、主回路方案图
注：刀开关或刀熔开关，型号可选 HD11F,HR5,HR6 等系列；
熔断器，型号可选 D220,CM1,NS,C45,D247 等系统；
交流接触器，信号可选 CJ20,B 系列，CJX2,CJ19（切换电熔）等系列；
零序互感器漏电继电器，型号可选 JD,LLJ 等系列；
电流互感器，型号可选 LM21 - 0.5,LMK - 0.66 等系列；
避雷器，型号可选 FYS,Y3W 等系列；
电熔器，型号可选 BSMJ,BCMJ 等系列；
自动补偿控制器，型号可选 JK1,JKG 等系列；
补偿回路数 1 - 4 回可选，每回容量 3 - 20Kvar 可选；
另：根据用户需求，箱内可选装温湿度控制装置，补偿回路投切形式可按用户要求，如无触点模块投切、复
合开关投切等。
六、箱体结构示意图

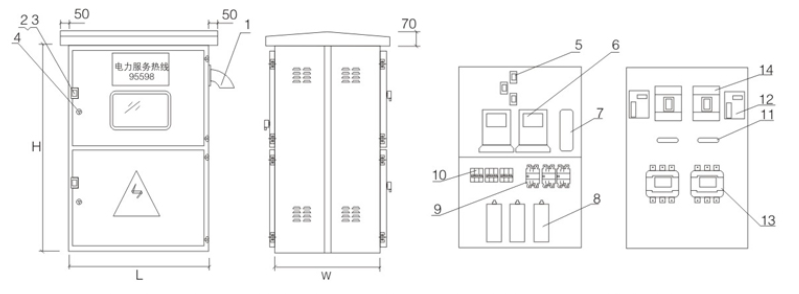

卧式箱体外形尺寸

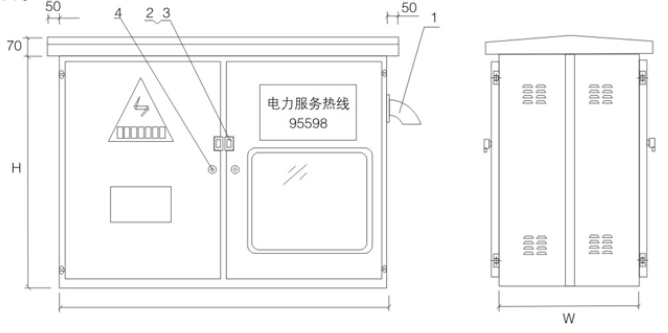

立式箱体外形尺寸
1、进线电缆穿管2、门锁(明锁)3、门锁防雨盒 4、门锁(暗锁)5、电流互感器6、计量表7、接线盒8、电容器9、切换电熔接触器10、小型断路器11、隔离开关12、零序互感器13、漏电断路器14、出线交流接触器15、出线空气开关
