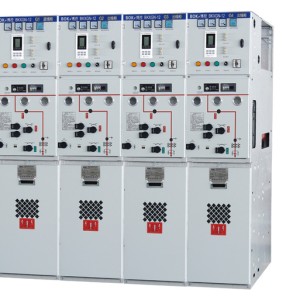

BKXGN-12-SIS3 固體絕緣全封閉中壓開關設備

BKXGN-12-SIS3固体绝缘全封闭中压开关设备;全范围方案有断路器线路保护、变压器保护、负荷控制、熔断器组合电器、PT电源、母联提升、所用变、等多种方案,为电网的升级改造及配电用户提供系列解决方案,配置智能终端基站组合满定智能电网的需求。该产品可作为电力系统环网配电设备,也可作为工矿企业城市建设的配电设备,與有多功能通用性的特点。

固体绝缘全封闭开关设备;是采用固体绝缘材料为主绝绿介质,将真空灭弧室及导电连接、隔离开关、接地开关、主母线、分支母线等主导电回路单一或组合后用固体绝缘介质包覆封装为一个或几个具有一定功能、可再次组合或扩展的具备全绝缘、全密封性能的模块,人可以触及的模块表面涂覆有导电或半导电屏蔽层并直接可靠接地的环网柜均为可触摸式一人可以触及的主回路模块表面装有接地网并涂覆有导电屏蔽层并直接可靠接地,在进行无效维护时不产生风险,使用户在操作维护时的安全。

三工位隔离开关——不存在假断口,符合GB1985-2004的标准规定的隔离开关设计,采用了特殊的工艺结构。

断路器的极柱设计—一采用了双层屏蔽技术。

断路器、隔离开关、母线的对接一均采用了在线监测技术,绝缘封新材料——采用了新型绝缘材料环氧树脂+橡胶粒子+硅石球状颗粒+硅士条状颗粒+硅微粉加装屏蔽网的合金工艺。

三工位隔离开关经密封的绝缘箱体可充干燥空气加压0.04MPa,防止内部侵入潮气产生凝露,并装有压力表在线监测内部压力防止泄漏 引起渗入潮湿气体产生内部凝露。

中压系统受到保护一免受恶劣环境〔污染、腐蚀性气体、凝结、潮湿，灰尘等)的影响。显著地陷低了电弧发生的可能性,更长的预期使用寿命,在多种情况下具备可靠性固体绝缘技术--无SF6气体绝缘,无温室气体,环保。

模块化设计--断路器、带有接地装置的三工位隔离开关,体积小,结构紧凑，运行维护方便。

全面的系列方案一组合方案多变,有上下隔离两种结构,解决种用户方案。

扩展改造——可实施现场出现各种变化组合扩展， 375宽度设计针对有的SF6产品的直接替换。

BK  X  G  N  □ - 12 / □ - □

                                    └──额定开断短路电流 (KA)

                                └────额定电流 (A)

                          └───────额定电压 (KV)

                   └──────────设计序号

               └────────────户内装置

           └──────────────固体绝缘

       └────────────────金属铠装

└───────────────────企业代号

使用条件

环境温度:-45°C~+45°C

湿度：大平均相对湿度，日平均 s95%、月平均≤90%

海拔高度：4000 米

抗震能力：8 度

防护等级：带电体密封 IP67, 熔断器筒 IP67, 开关柜外壳 IP3X

◆高环境温度:+40℃;

◆低环境温度:-45℃;

◆大海拔高度:4000 m;

◆大日平均温度:+35℃;

◆大日平均湿度:95%;

◆大月平均湿度:90%:

◆大地震烈度:8 级;

◆开关设备应安装在无火灾、无爆炸危险、无剧烈震动的场所。

使用标准

◆国际标准

IEC62271-1-2007《高压开关设备和控制设备，第一部分:通用规范》

IEC62271-200-2003《1~52kV交流金属封闭开关设备和控制设备》

◆国家标准:

GB3906-2006《3.6~40.5kV交流金属封闭开关设备和控制设备》

GB/T11022-1999《高压开关设备和控制设备标准的共用技术条件》

GB1984-2003《高压交流断路器》

GB1985-2004《高压交流隔离开关和接地开关》

GB3804-2004《3.6Kv~40.5kV高压交流负荷开关》

DL/T404-2007《3.6~40.5kV 交流金属封闭开关设备和控制设备》

DL/T5932006《高压开关设备和控制设备标准的共用技术条件》

◆国家电网公司标准:

QVGDW730-2012《12kV固体绝缘环网柜技术条件》

※下隔离型

※上隔离型

■开关设备技术参数

■隔离接地开关技术参数

■断路器技术参数（V单元）

■负荷开关技术参数（C单元）

■负荷开关带熔断技术参数（C单元）
