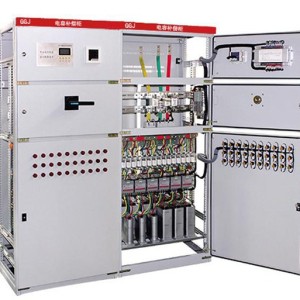

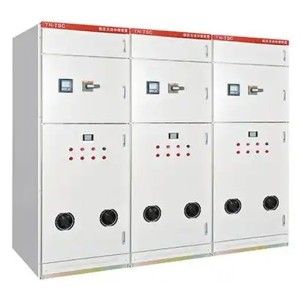

GGJ 型低壓無功功率補償櫃

GGJ 型低压配电无功补偿综合柜是一种本着安全、经济、合理、可靠的原则而设计的新型户外配电无 功补偿综合柜。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流 50Hz、额定电压 380V 的 配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型户外综合配电箱，  同时可 根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等 优点。产品符合 GB7251.1-1997、GB/T15576-2008，并通过了 3C 认证，是目前电网改造中理想的低压成套 装置。

产品型号及含义

G-交流低压配电柜,G电气元件固定安装、固定接线,J- 静电电容器.

GGJ 系列户外配电无功补偿综合柜适用于 0.4kV 电压等级的电能分配、计量、保护和无功功率自动补 偿。

二、产品特点

GGJ 系列低压无功功率补偿柜由柜体、隔离开关、熔断器、切换电容接触器、热过载继电器、电力电 容器及智能无功功率补偿控制器等组成，柜体为封闭式结构。

三、主要性能

1、响应及时迅速，补偿效果好，工作可靠，也可根据用户需求加入漏电保护器。

2、保护功能：过压、过载、欠压、欠流、短路等功能

3、运行方式：具有自动运行与手动运行两种工作方式。

4、可提高电网功率因数达到 0.95 以上

四、运行条件

1、环境温度：      -20℃~+50℃

2、空气相对湿度：≤90%（相对环境温度为 20℃~25℃)

3、海拔高度：      不超过 2500m

4、环境条件：      适用于室内（箱体内）安装，不适用于有火灾、爆炸危险、严重污秽、化学腐蚀

及剧烈震动的地方。

5、安装位置：与地面垂直的倾斜度不超过 5º

五、技术参数：

1、额定电压：380V

2、额定频率：50Hz

3、补偿方式：三相补偿和单相补偿相结合。

4、补偿容量：60kvar~390kvar。

5、补偿方式：循环投切，编码投切，模糊控制自动投切。

6、控制物理量：无功功率或无功电流

7、最快响应时间：≤20ms

六、安装调试

1、安装前检查

检查设备是否完好无损，随机资料及配件是否齐全，如发现问题应及时与厂家联系。

2、通电前的检查与实验

产品安装完毕后，投入运行前需进行如下项目的检查与实验。

1）检查柜体内是否干燥、清洁。

2）电器元件的操作机构是否灵活，不应有卡涩或操作力过大现象。

3）主要电器元件的通断是否可靠、准确，辅助接点的通断是否可靠准确。

4）仪表指示与互感器的变比及极性是否正确。

5）母线连接是否良好，其绝缘支撑件、安装件及附件是否牢固可靠。

6）用 500 伏兆欧表测量绝缘电阻不得低于 10 兆欧，浏览量时应断开电子设备、电容器及消耗电流的 器件如线圈。

3、通电调试

无功功率自动补偿控制器的调试

控制器出厂里投入、切除门限，  延时时间，过压门限， 已按有关标准整定，如需重新整定，请按照无 功功率自动补偿控制器的使用说明进行调整。

七、使用与维护注意事项

1）必须由合格的电气人员进行该产品的操作、维护和检修。

2）维修时要先断开电源，待补偿电容器放电完毕后再进行维修。

3）定期进行维修。

5）如综合配电箱主开关选用刀开关，则必须在无负荷情况下，分合刀开关，以确保人身安全。

6）如用户选用带有无功补偿装置的综合配电箱，则产品中的无功功率自动补偿控制器，应严格按照使 用说明书操作、检验。
